一、進口常開式氣動隔膜閥產品概述 品牌：美國威盾VTON 進口常開式氣動隔膜閥，Normally open pneumatic diaphragm valve，也叫常開隔膜閥，氣關式隔膜閥，是指由氣動執行器和隔膜閥組成，有氣動執行器推動閥門開啟和關閉的組合，隔膜閥常開，通氣關閉，斷氣打開�？梢詫�(shí)現遠程智能控制。 美國威盾VTON常開式氣動隔膜閥主要產品有常開式氣動襯膠隔膜閥，常開式氣動襯氟隔膜閥，氣動常閉隔膜閥，常開式氣開隔膜閥，氣動管夾閥。適合于超純介質或污染嚴重，十分粘稠的液體、氣體、腐蝕性或惰性介質。與控制設備相結合時，隔膜閥更能取代其它傳統控制系統，尤其是適用于固體和易污染的惰性介質，隔膜閥的操作機構，是不暴露在運送流體中，故不具污染性，也不需要填料，閥桿填料部也不可能會泄漏。 二、進口常開式氣動隔膜閥材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵 三、進口常開式氣動隔膜閥技術參數 口徑范圍:DN15 ~DN300 壓力范圍:PN6-16
溫度范圍:-40℃~180℃ 傳動方式:手動。
閥體材質:鑄鐵、鑄鋼、不銹鋼 襯里材料：無襯里，硬橡膠（NR），軟橡膠，丁基膠（IIR），聚四氟乙烯PTFE 膜片材質：天然橡膠、氯丁橡膠、丁基膠、丁晴橡膠、異丁橡膠、氟化橡膠和聚氟乙丙烯塑料（F46）

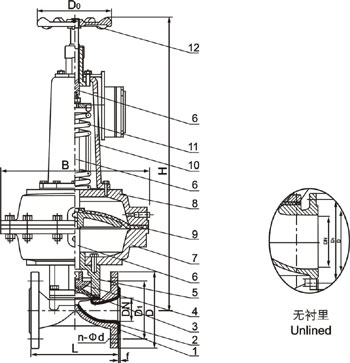

適用介質：硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類，凈化水、無機鹽、稀釋無機酸 部件列表：1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、彈簧 10、氣缸蓋 11、上閥桿 12、手輪 四、進口常開式氣動隔膜閥主要尺寸及重量：
DN
mm | L
（mm） | D
（mm） | D1
（mm） | n-φd
（mm） | F
（mm） | H1
（mm） | H2
（mm） | D0
（mm） | B | 氣源壓力
MPa | 氣源接頭
in | 耗氣量
cm3 | 質量 | 15 | 125 | 95 | 65 | 4-14 | 2 | - | - | - | - | - | - | - | - | 20 | 139 | 105 | 75 | 4-14 | 2 | - | - | - | - | - | - | - | - | 25 | 145 | 115 | 85 | 4-14 | 2 | 306 | 320 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 7.5 | 32 | 160 | 140 | 100 | 4-18 | 2 | 410 | 430 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 14.5 | 40 | 180 | 150 | 110 | 4-18 | 3 | 415 | 435 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 16 | 50 | 210 | 165 | 125 | 4-18 | 3 | 463 | 488 | 160 | 185 | 0.4 | 12×1.25 | 1.235×102 | 24.5 | 65 | 250 | 185 | 145 | 4-18 | 3 | 620 | 660 | 160 | 245 | 0.5 | 16×1.5 | 3.725×102 | 30 | 80 | 300 | 200 | 160 | 4-18 | 3 | 627 | 687 | 200 | 245 | 0.5 | 16×1.5 | 3.725×103 | 51.5 | 100 | 350 | 220 | 180 | 8-18 | 3 | 719 | 769 | 240 | 330 | 0.5 | 16×1.5 | 9.458×103 | 86.5 | 125 | 400 | 250 | 210 | 8-18 | 3 | 804 | 872 | 320 | 380 | 0.5 | 20×1.5 | 1.409×104 | 133 | 150 | 460 | 285 | 240 | 8-22 | 3 | 920 | 1000 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 196.5 | 200 | 570 | 340 | 295 | 8-22 | 4 | 1145 | 1265 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 279.5 | 250 | 680 | 395 | 350 | 12-22 | 4 | - | - | - | - | - | - | - | |
五、進口常開式氣動隔膜閥安裝與維護:
①隔膜閥安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符，并應清洗內腔，以防止污物卡阻或損傷密封部件。
②橡膠襯里層和橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響隔膜閥使用壽命。
③手輪或傳動機構，不允許作起吊用，并嚴禁碰撞。
④手動操作隔膜閥時，不得借助于輔助杠桿，以防扭力過大而損傷驅動部件或密封部位。
⑤隔膜閥應存放在干燥通風的室內，嚴禁堆放，庫存隔膜閥的兩端通道必須封口，且啟閉件應處于微開啟狀態。 氣動隔膜閥的結構形式與一般閥門很不相同，它是依靠柔軟的橡膠�；蛩芰夏�(lái)控制流體運動的。其工作原理見下圖。
|
