一、進口英標隔膜閥產品概述 品牌：美國威盾VTON 進口英標隔膜閥，British standard diaphragm valve，也叫英標法蘭隔膜閥，英標襯膠隔膜閥，英標襯氟隔膜閥，試驗與檢驗按英標BS6755標準，一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開的法蘭隔膜閥，可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等流體的流動。適用范圍 應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。 二、進口英標隔膜閥性能規范 公稱壓力
PN（Mpa） | 試驗壓力PS（Mpa） | 適用介質 | 工作溫度（℃） | 殼體試驗 | 密封試驗 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體
J·一般腐蝕性流體
強酸堿及各種有機溶劑（溶融堿金屬元素氧除外） | ≤100
≤85
≤150 | 1.0 | 1.5 | 1.1 | 1.6 | 2.4 | 1.76 | 0.6 | 0.9 | 0.66 | 1.0 | 1.5 | 1.1 |

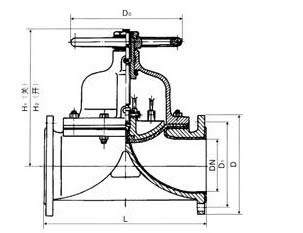

三、進口英標隔膜閥主要外形尺寸
型號 | 公稱通徑
DN | 尺寸 | 質量㎏ | J型 | W型 | f | D1 | D | D0 | n-d | H | PN16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-14 | 92 | 3 | 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-14 | 96 | 4 | 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-18 | 131 | 6．5 | 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-18 | 142 | 7．5 | 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-18 | 167 | 10．5 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-18 | 203 | 17．5 | 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-18 | 216 | 25 | 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-18 | 270 | 36 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | 250 | 641 | 635 | 4 | 350 | 395 | / | 12-22 | / | / | 300 | 757 | 749 | 4 | 400 | 445 | / | 12-22 | / | / | PN10 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-14 | 92 | 3 | 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-14 | 96 | 4 | 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-18 | 131 | 6．5 | 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-18 | 142 | 7．5 | 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-18 | 167 | 10．5 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-18 | 203 | 17．5 | 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-18 | 216 | 25 | 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-18 | 270 | 36 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | PN6 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | 250 | 641 | 635 | 4 | 350 | 395 | / | 12-22 | / | / | 300 | 757 | 749 | 4 | 400 | 445 | / | 12-22 | / | / |
|
