一、進口內螺紋隔膜閥產品介紹 品牌：美國威盾VTON 進口內螺紋隔膜閥，Internal thread diaphragm valve，也叫絲扣隔膜閥，內絲隔膜閥，內螺紋不銹鋼隔膜閥，是指采用內螺紋的連接方式，一般是小口徑隔膜閥，啟閉件是一塊用軟質材料制成的隔膜，把內腔與閥蓋內腔及驅動部件隔開的隔膜閥，專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。
內螺紋隔膜閥采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。內螺紋隔膜閥用于含硬質懸浮物的介質；由于內螺紋隔膜閥介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕可能。 二、進口內螺紋隔膜閥產品參數

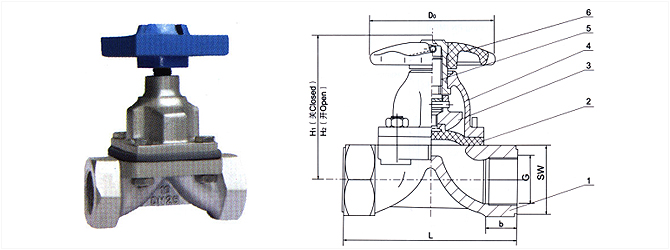

部件列表：1．閥體 2．隔膜 3．閥瓣 4．閥桿 5．閥蓋 6、手輪
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
EG11W內螺紋隔膜閥用途 本閥適用溫度：≤120℃、≤150℃(按照隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6 三、進口內螺紋隔膜閥材料 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
隔膜：橡膠
閥瓣：鑄鐵、不銹鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵 EG11W內螺紋隔膜閥測試 襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1 四、進口內螺紋隔膜閥主要尺寸參數
公稱通徑 | 公稱壓力
MPa | 工作壓力
MPa | L
mm | SW
mm | b
mm | H1
mm | b
mm | D0
mm | 質量
Kg/kilos | DN | G | 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 | 10 | 3/8 | 50 | 24 | - | | | 45 | 0.7 | 15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | 20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | 25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | 32 | 1 1/4 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 | 40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | 50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | 65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | 80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 |
|
