一、進口襯膠隔膜閥產品概述 品牌：美國威盾VTON 進口襯膠隔膜閥，Rubber lined diaphragm valve，也叫襯橡膠隔膜閥，襯膠法蘭隔膜閥，襯里隔膜閥，全襯隔膜閥，是指啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏的閥門。專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路（≤85℃、≤100℃、≤120℃、≤150℃，按照襯里和隔膜材料) 二、進口襯膠隔膜閥產品特點 1、襯膠隔膜閥彈性密封的開閉件，確保沒有內漏；
2、襯膠隔膜閥流線型的流道，使得壓力損失��；
3、襯膠隔膜閥沒有填料函，因此沒有外漏；
4、襯膠隔膜閥閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋，閥桿等到零件不受介質侵蝕；
5、襯膠隔膜閥隔膜可更換，維護費用紙；
6、襯膠隔膜閥襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性； 三、進口襯膠隔膜閥主要零件材料 1 | 閥 體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 2 | 襯 里 | 無襯里、橡膠 | 3 | 隔 膜 | 橡膠 | 4 | 閥 瓣 | 鑄鐵 | 5 | 閥 蓋 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 6 | 閥 桿 | 碳鋼、不銹鋼 | 7 | 手 輪 | 鑄鐵 |
四、進口襯膠隔膜閥主要性能規范 試驗壓力 (MPa) | 公稱壓力 PN(MPa) | 0.6 | 1.0 | 殼體試驗壓力 PT | 0.9 | 1.5 | 密封試驗壓力(液) | 0.66 | 1.1 | 密封試驗壓力(氣) | 0.5-0.7 | 適用介質 | 無襯里 | 襯膠 | 襯氟 | 非腐蝕性流體 | 一般腐蝕性流體 | 強腐蝕性流體 | 適用溫度 | ≤100℃ | ≤80℃ | -50-150℃ |
|
|
|
|
|

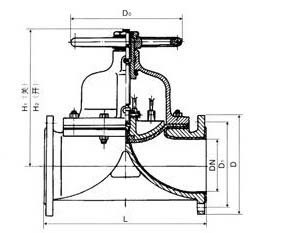

五、進口襯膠隔膜閥尺寸圖
型號 | 公稱通徑DN(mm) | 尺寸 | L | D1 | D | D0 | Z-φd | H | H1 | PN6 | 25 | 145 | 85 | 115 | 120 | 4-φ14 | 121 | 135 | 32 | 160 | 100 | 135 | 120 | 4-φ18 | 132 | 150 | 40 | 180 | 110 | 145 | 140 | 4-φ18 | 156 | 176 | 50 | 210 | 125 | 160 | 140 | 4-φ18 | 169 | 195 | 65 | 250 | 145 | 180 | 200 | 4-φ18 | 302 | 225 | 80 | 300 | 160 | 195 | 200 | 4-φ18 | 216 | 256 | 100 | 350 | 180 | 215 | 280 | 8-φ18 | 270 | 322 | 125 | 400 | 210 | 245 | 320 | 8-φ18 | 338 | 406 | 150 | 460 | 240 | 280 | 320 | 8-φ23 | 331 | 464 | 200 | 570 | 295 | 335 | 400 | 8-φ23 | 518 | 638 | 250 | 680 | 350 | 390 | 500 | 12-φ23 | 598 | 734 | 300 | 790 | 400 | 440 | 560 | 12-φ23 | 698 | 778 | 350 | 900 | 460 | 500 | 560 | 16-φ23 | 723 | 883 | 400 | 1000 | 515 | 565 | 640 | 16-φ25 | 868 | 1078 | PN10 | 25 | 145 | 85 | 115 | 120 | 4-φ14 | 121 | 135 | 32 | 160 | 100 | 135 | 120 | 4-φ18 | 132 | 150 | 40 | 180 | 110 | 145 | 140 | 4-φ18 | 156 | 176 | 50 | 210 | 125 | 160 | 140 | 4-φ18 | 169 | 195 | 65 | 250 | 145 | 180 | 200 | 4-φ18 | 202 | 236 | 80 | 300 | 160 | 195 | 200 | 4-φ18 | 216 | 256 | 100 | 350 | 180 | 215 | 280 | 8-φ18 | 270 | 322 | 125 | 400 | 210 | 245 | 320 | 8-φ18 | 338 | 406 | 150 | 460 | 240 | 280 | 320 | 8-φ23 | 384 | 464 |
|
