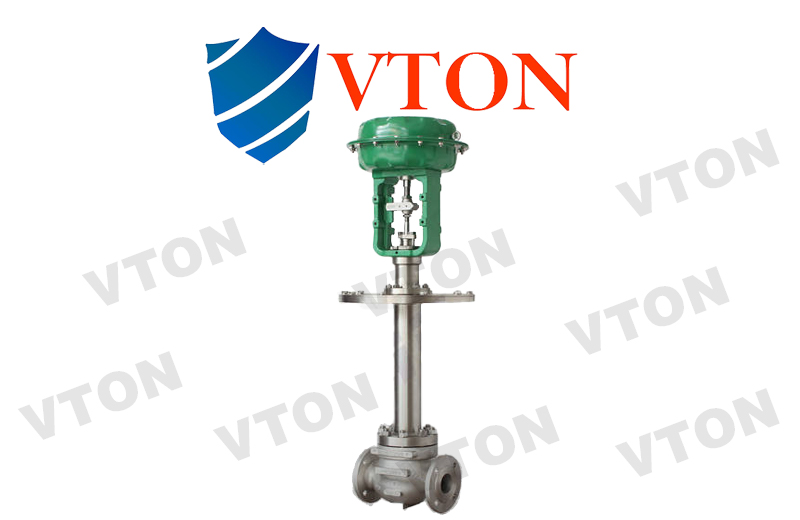

一、進口氣動低溫調節閥概述 品牌：美國威盾VTON 進口氣動低溫調節閥，Pneumatic cryogenic control valve，由氣動薄膜執行機構和有經過低溫深冷處理的耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過
連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對低溫介質（液氮，液氧，液化天然氣，LNG等）流量的調節。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。 二、進口氣動低溫調節閥主要技術參數 ● 閥體 閥體形式 | 直通鑄造球型閥 | 公稱通徑 | DN25～300mm | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | 法蘭標準 | GB/T9113、 JB/T79 | 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) | 閥蓋形式 | 低溫型-10～-196℃、超低溫型-196～-250℃ | 壓蓋型式 | 螺栓壓緊式 | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件 閥芯形式 | 單座、籠式、套筒型閥芯 | 流量特性 | 線性、等百分比 |
● 執行機構及附件、作用形式 執行器型式 | VPA/B多彈簧簿膜執行機構 | 執行器型號 | VPA/B-22 | VPA/B-23 | VPAB-34 | VPA/B-45 | VPA/B-56 | 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 | 行程 | 10、16 | 25 | 40 | 40、60 | 100 | 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | 供氣壓力 | 140～400KPa | 氣源接口 | RC1/4" | 環境溫度 | -30～+70℃ | 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
三、進口氣動低溫調節閥安裝、使用注意事項 應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制閥門的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、調節閥在安裝前應對管路清洗污物、焊渣。安裝后，使調節閥全開，對管路，閥門等進行清洗及試驗各連接處的密封性。
|
