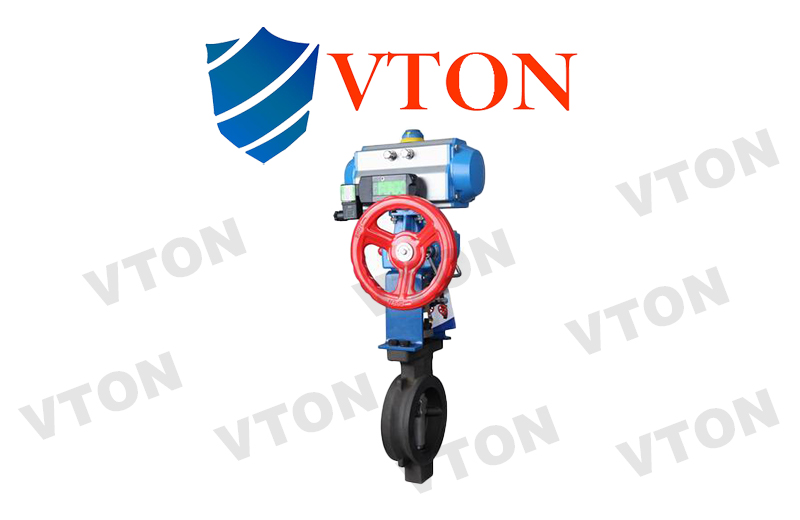

一、進口氣動調節蝶閥概述 進口氣動調節蝶閥，Pneumatic control Butterfly valve，美國威盾VTON品牌，也叫進口氣動蝶閥調節型，由美國威盾VTON氣動執行機構及金屬密封(或軟密封)蝶閥閥體組成，外配氣動閥門定位器，輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉，對介質的壓力，流量和溫度進行調節的蝶閥。結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。氣動調節蝶閥適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。 美國威盾進口氣動調節蝶閥主要分為金屬硬密封調節蝶閥和橡膠四氟軟密封調節閥蝶閥； 金屬硬密封調節蝶閥選用三偏心硬密封閥體，適用于高溫高壓工況； 橡膠四氟軟密封調節蝶閥選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），適用于干凈介質可。 因此進口氣動調節蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。 二、進口氣動調節蝶閥主要特點： 1、氣動調節蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、氣動調節蝶閥閥體采用不銹鋼彈性金屬硬密封結構，無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、氣動調節蝶閥的三維偏心距，經過嚴格的計算，密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、氣動調節蝶閥蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、氣動調節蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、氣動調節蝶閥閥體耐高溫、耐低溫、耐腐蝕性。 三、進口氣動調節蝶閥調節機構主要技術參數 公稱通徑 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 額定流量系數Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | 公稱壓力 MPa | 0.6 | 額定轉角 ° | 70 | 信號壓力 KPa | 20～100 | 流量特性 | 近似等百分比 | 介質溫度 ℃ | -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫) | 接管法蘭 | 按JB78-59對夾式法蘭連接 | 信號連接螺孔 | M16×1.5 | 配用執行機構 | 薄膜式 | VMA-2 | VMA-3 | VMA-4 | VMA-5 | | 活塞式 | | ZSC-45 | 閥體材質 | ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | 可配附件 | 手輪、定位器、空氣過濾減壓器等。 |
薄膜式執行機構主要技術參數 型 號 | VMA-2 | VMA-3 | VMA-4 | VMA-5 | 有效面積 cm2 | 280 | 400 | 630 | 1000 | 行 程 mm | 16 | 25 | 40 | 60 | 彈簧范圍 KPa | 20～100 ； 40～200 ； 20～60 ； 60～100 |
活塞式執行機構主要技術參數
型 號 | 活塞直徑 mm | 有效面積 cm2 | 最大行程 mm | 最大操作壓力 KPa | 最大輸出力 N | ZSC-45 | 250 | 484 | 60 | 500 | 21800 |
性能指標
執 行 機 構 | 薄膜式執行機構 | 活塞式執行機構 | 類 別 | 不帶定位器 | 帶定位器 | 帶定位器 | 彈簧范圍 KPa | 20～100 40～200 | 20～60 60～100 | 項 目 | 基 本 誤 差% | ±8 | - | ±2.0 | ±2.0 | 回 差% | 6 | - | 2.0 | 2.0 | 死 區% | 5 | - | 0.8 | 0.8 | 始終點偏差% | 氣 開 | 始點 | ±4.0 | ±4.0 | ±2.0 | ± | 終點 | ±8 | ±8 | 氣 關 | 始點 | ±8 | ±8 | 終點 | ±4.0 | ±4.0 | 額定轉角偏差% | ±2.5 | 允許泄漏量1/h | 2×10-2×閥的額定容量 |
|
