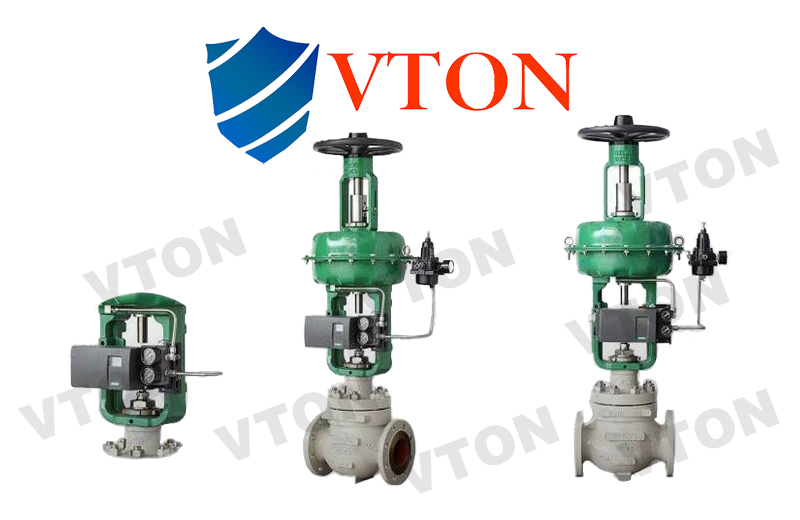

一、進口氣動保溫調節閥概述 品牌：美國威盾VTON 進口氣動保溫調節閥，Pneumatic insulation control valve，也叫夾套保溫調節閥，由氣動薄膜執行器和帶夾套保溫的調節閥體組成，進口氣動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾磁裝置，使工藝過程按要求進行下去。氣動保溫調節閥的泄漏符合ANSI B16.104標準。氣動保溫調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 二、進口氣動保溫調節閥 技術參數 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 | 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 | 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | 額定行程 | 16 | 25 | 40 | 60 | 配用執行器型號 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | 壓蓋形式 | 螺栓壓緊式 | 閥芯形式 | 單座式、套筒式 | 流量特性 | 等百分比、快開特性 |
進口氣動保溫調節閥 執行機構 配置執行器類別 | VPA/B多彈簧簿膜執行機構 | 執行器型號 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | VPA/B-56 | 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 | 行程 | 10、16 | 24 | 40 | 40、60 | 100 | 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | 供氣壓力 | 140～400KPa | 氣源接口 | RC1/4" | 環境溫度 | -30～+70℃ | 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
三、進口氣動保溫調節閥 性能指標 項目 | 不帶定位器 | 帶定位器 | 基本誤差% | ±5.0 | ±1.0 | 回差% | 3.0 | 1.0 | 死區% | 3.0 | 0.4 | 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 | 始點 | ±5.0 | ±1.0 | 氣關 | 始點 | ±5.0 | ±1.0 | 終點 | ±2.5 | ±1.0 | 額定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×閥額定容量 | 可調范圍R | 30：1 |
四、進口氣動保溫調節閥 零件材料 閥體 | WCB | 304 | 316 | 316L | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 閥座/套筒 | 304 | 304 | 316 | 316L | 閥芯 | 304 | 304 | 316 | 316L | 導向套/并帽 | 304 | 304 | 316 | 316L | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 閥蓋 | WCB | 304 | 316 | 316L | 閥桿 | 304 | 304 | 316 | 316L | 保溫夾套 | 25 | 304 | 316 | 316L | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 填料壓蓋 | WCB | 304 | 316 | 316L |
五、美國威盾VTON氣動保溫調節閥主要業績 北京理工大學，北京科興生物，巴西石油，清華大學，中科院，華能?chē)?guó)際電力股份有限公司、中國石油天然氣集團公司、中國葛洲壩水利水電工程集團有限公司、燕山石化、寶鋼集團有限公司、上海華亭化工廠有限公司、北京化工廠、 廣州市自來水公司、江銅集團貴溪冶煉廠、九江有色金屬冶煉有限公司。 |
