一、進口帶扳手微啟式安全閥產品概述 品牌：美國威盾VTON 進口帶扳手微啟式安全閥, With enlighten type Micro open type safety valve, 是指帶扳手，微啟式結構的安全閥，對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥。當介質壓力達到開啟壓力的75%以上時，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
美國威盾VTON帶扳手微啟式安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。不銹鋼帶扳手微啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。 二、進口帶扳手微啟式安全閥零件材料 NO | 零件名稱 | 材料 | 材料 | 材料 | 1 | 閥體 | HT350 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 2 | 閥座 | 35 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | 3 | 調節(jié)圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 4 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 5 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 | 6 | 閥桿 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti | 7 | 調整螺桿 | 45 | 2Cr13 | 1Cr18Ni9Ti | 8 | 保護罩 | ZG200-400 | ZG200-400 | 1Cr18Ni9Ti | / | 密封面材料 | 堆焊D507 | 堆焊Co基硬質合金 |

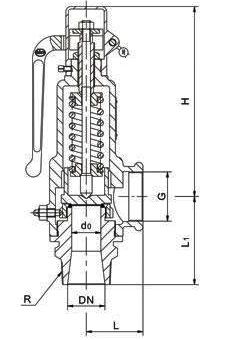

三、進口帶扳手微啟式安全閥外形連接尺寸
公稱通徑 | 尺寸 | do | Rc | L | L1 | G | H | 15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 | 20 | 15 | 3/4" | 45 | 70 | 3/4" | 140 | 25 | 20 | 1" | 45 | 76 | 1" | 155 | 32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 | 40 | 32 | 11/2" | 55 | 85 | 11/2" | 310 | 50 | 40 | 2" | 67 | 100 | 2" | 322 | 65 | 50 | 21/2" | 76 | 112 | 21/2" | 344 | 80 | 65 | 3" | 110 | 135 | 3" | 395 |
|
