一、進口彈簧微啟式安全閥產品概述 品牌：美國威盾VTON 進口彈簧微啟式安全閥，Spring micro open type safety valve，也叫微啟式泄壓閥，彈簧微啟封閉式安全閥，鑄鋼微啟式安全閥，不銹鋼微啟式安全閥，閥瓣開啟高度小于流道直徑的1/4，通常為流道直徑的1/40～1/20，出口通徑和進口通徑大小一樣，微啟式安全閥的動作過程是比例作用式的，主要用于液體場合，有時也用于排放量很小的氣體場合。 美國威盾VTON彈簧微啟式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。不銹鋼彈簧微啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。 二、進口彈簧微啟式安全閥零件材料 NO | 零件名稱 | 材料 | 材料 | 材料 | 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 2 | 閥座 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 3 | 調節圈 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 4 | 閥瓣 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 5 | 導向套 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 6 | 閥蓋 | ZG230-450 | ZG230-450 | ZG230-450 | 7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 | 8 | 閥桿 | 2Cr13 | 2Cr13 | 1Cr18Ni12Mo2Ti | 9 | 調整螺桿 | 45 | 2Cr13 | 2Cr13 | 10 | 保護罩 | ZG200-400 | ZG200-400 | ZG200-400 | / | 密封面材料 | 堆焊D507 | 堆焊Co基硬質合金 |

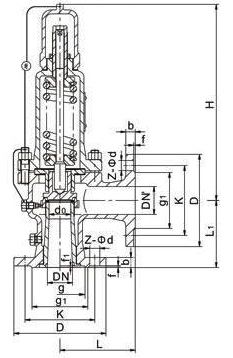

三、進口彈簧微啟式安全閥外形尺寸
型號
Type | 公稱通徑
（DN） | do | D | K | g | g1 | b | f | f1 | Z-ød | DN1 | D1 | k1 | g2 | g1 | b1 | f1 | f11 | Z1-ød1 | L | L1 | ≈H | VTONSD | 20 | 15 | 105 | 75 | / | 55 | 16 | 2 | / | 4-14 | 20 | 105 | 75 | 55 | / | 16 | 2 | / | 4-14 | 100 | 85 | 76 | 25 | 20 | 115 | 85 | / | 65 | 16 | 2 | / | 4-14 | 25 | 115 | 85 | 65 | / | 16 | 2 | / | 4-14 | 100 | 85 | 276 | 32 | 25 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 32 | 140 | 100 | 78 | / | 18 | 2 | / | 4-18 | 115 | 100 | 285 | 40 | 32 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 40 | 150 | 110 | 85 | / | 18 | 3 | / | 4-18 | 120 | 110 | 292 | 50 | 40 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 50 | 165 | 125 | 100 | / | 20 | 3 | / | 4-18 | 135 | 120 | 370 | 65 | 50 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 65 | 185 | 145 | 120 | / | 20 | 3 | / | 4-18 | 140 | 130 | 375 | 80 | 65 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 80 | 200 | 160 | 135 | / | 20 | 3 | / | 8-18 | 160 | 135 | 373 | 100 | 80 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 100 | 220 | 180 | 155 | / | 22 | 3 | / | 8-18 | 170 | 160 | 513 | 125 | 100 | 250 | 210 | / | 185 | 22 | 3 | / | 8-18 | 125 | 250 | 210 | 185 | / | 22 | 3 | / | 8-18 | 190 | 190 | 560 | 150 | 125 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 150 | 285 | 240 | 210 | / | 24 | 3 | / | 8-23 | 205 | 195 | 570 | 200 | 150 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 200 | 340 | 295 | 265 | / | 26 | 3 | / | 12-23 | 240 | 230 | 717 | 250 | 200 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 250 | 405 | 355 | 320 | / | 30 | 3 | / | 12-26 | 350 | 320 | 940 | 300 | 250 | 460 | 410 | / | 375 | 30 | 4 | / | 12-26 | 300 | 460 | 410 | 375 | / | 30 | 4 | / | 12-26 | 350 | 320 | 980 |
四、安全閥選型 1、蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥；
2、液體介質用安全閥，一般選用微啟式彈簧安全閥；
3、空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
4、液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
5、采油井出口用安全閥，一般選用先導式安全閥，；
6、蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥
7、若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥。當介質壓力達到開啟壓力的75%以上時，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
8、若介質溫度較高時，為了降低彈簧腔室的溫度，一般當封閉式安全閥使用溫度超過300℃及敞開式安全閥使用溫度超過350℃時，應選用帶散熱器的安全閥；
9、若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
10、若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效。 |
