一、進口Y型襯氟過濾器產品概述 品牌：美國威盾VTON 進口Y型襯氟過濾器，也叫襯四氟過濾器，襯氟Y型過濾器，是指閥體內腔和濾網全部襯氟塑料，Y型襯氟過濾器在幾乎所有的強酸強堿和有機溶劑等介質中均攤能使用，其介質流量與閥門開度基本呈流線性遞增，可用于控制閥的流量。 二、進口Y型襯氟過濾器產品特征
1、整體式閥體設計；
2、可更換的過濾內件；
3、多種過濾結構設計；
4、濾網精度18—500目可選；
5、常規(guī)30目設計；
6、又排放接口；
7、標準法蘭連接； 三、進口Y型襯氟過濾器零件材料 零件名稱 | 灰鑄鐵 (Z) | 碳鋼 (C) | 閥體、閥蓋 | HT250/A 126 | WCB/A216 WCB | 過濾網 | PTFE(F4) | 螺栓 /螺母 | 35/45、A193 B7/A194 | 襯里層 | FEP(F46)PCTFE(F3) |

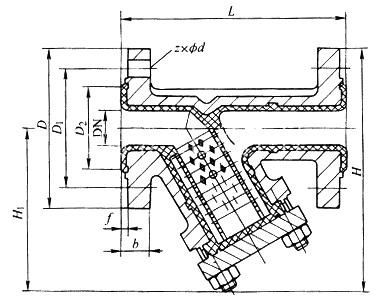

四 、進口Y型襯氟過濾器產品結構圖
公稱通徑 DN (mm) | NPS (in) | Y型襯氟過濾器 | L | D | D1 | D2 | b | f | H1 | H | Z-φd | 重量(kg) | PNl.0～2.5(MPa) | 20 | 3/4 | 150 | 105 | 75 | 55 | 16 | 2 | 70 | 122 | 4-14 | 3.3 | 25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 78 | 135 | 4-14 | 4.2 | 32 | 11/4 | 190 | 135 | 100 | 78 | 18 | 2 | 86 | 154 | 4-18 | 6.6 | 40 | 11/2 | 200 | 145 | 110 | 85 | 18 | 3 | 92 | 164 | 4-18 | 7.3 | 50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 102 | 182 | 4-18 | 12 | 65 | 21/2 | 250 | 180 | 145 | 120 | 20 | 3 | 115 | 205 | 4-18 | 16 | 80 | 3 | 280 | 195 | 160 | 135 | 22 | 3 | 135 | 232 | 8-18 | 23 | 100 | 4 | 320 | 215 | 180 | 155 | 24 | 3 | 156 | 263 | 8-18 | 32 | 125 | 5 | 400 | 245 | 210 | 185 | 26 | 3 | 248 | 370 | 8-18 | 39 | 150 | 6 | 500 | 280 | 240 | 210 | 28 | 3 | 285 | 425 | 8-23 | 52 | 200 | 8 | 600 | 335 | 295 | 265 | 30 | 3 | 362 | 530 | 8-23 | 89 |
|
