一、進口對夾式襯氟蝶閥產品概述

品牌：美國威盾VTON

進口對夾式襯氟蝶閥，Wafer type fluorine butterfly valve，也叫襯四氟蝶閥，全襯蝶閥，氟塑料蝶閥，是指對夾式的蝶閥，閥內包裹聚四氟乙烯材料，適用于各種不同類型工業(yè)管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

二、進口對夾式襯氟蝶閥特征

襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

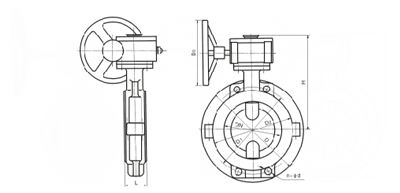

三、進口對夾式襯氟蝶閥主要外形和連接尺寸

DN （mm）	NPS (inch)	L	D	D1	D2	F	B	N-D	W	D0	H	WT(kg)
DN （mm）	NPS (inch)	PN0.6MPa
40	1 1/2	106	130	100	80	3	16	4-14	160		140	10
50	2	108	140	110	90	3	16	4-14	200		160	12
65	2 1/2	112	160	130	110	3	16	4-14	250		160	13
80	3	114	185	150	125	3	18	4-18	250		170	14
100	4	127	205	170	145	3	18	4-18	300		180	16
125	5	140	235	200	175	3	20	8-18	300		275	18
150	6	140	260	225	200	3	20	8-18		200	295	38
200	8	152	315	280	255	3	22	8-18		200	320	74
250	10	250	370	335	310	3	24	12-18		240	385	105
300	12	270	435	375	362	4	24	12-23		240	390	142
350	14	290	485	445	412	4	26	12-23		240	460	179
400	16	310	535	495	462	4	28	16-23		280	510	220
450	18	330	590	550	518	4	28	16-23		280	540	268
500	20	350	640	600	568	4	30	16-23		320	570	378
600	24	390	755	705	670	5	30	20-25		320	660	608
700	28	430	860	810	775	5	32	24-25		360	710	1050
800	32	470	975	920	880	5	34	24-30		360	780	1320
900	36	510	1075	1020	980	5	36	24-30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-30		400	990
PN1.0MPa
40	1 1/2	106	145	110	85	3	18	4-18	160		140	10
50	2	108	160	125	100	3	20	4-18	200		160	12
65	2 1/2	112	180	145	120	3	20	4-18	250		165	14
80	3	114	195	160	135	3	22	4-18	250		170	16
100	4	127	215	180	155	3	22	8-18	300		180	18
125	5	140	245	210	185	3	24	8-18	300		275	20
150	6	140	280	240	210	3	24	8-23		200	295	38
200	8	152	335	295	265	3	26	8-23		200	320	74
250	10	250	390	350	320	3	28	12-23		240	385	105
300	12	270	440	400	368	4	28	12-23		240	390	142
350	14	290	500	460	428	4	30	16-23		240	460	179
400	16	310	565	515	482	4	32	16-25		280	510	220
450	18	330	615	565	532	4	32	20-25		280	540	268
500	20	350	380	620	585	4	34	20-25		320	570	378
600	24	390	780	725	685	5	36	20-30		320	660	608
700	28	430	895	840	800	5	40	20-30		360	710	1050
800	32	470	1010	950	905	5	44	24-34		360	780	1320
900	36	510	1110	1050	1005	5	46	28-34		380	885	1795
1000	40	550	1220	1160	1115	5	50	28-34		400	990	1900
