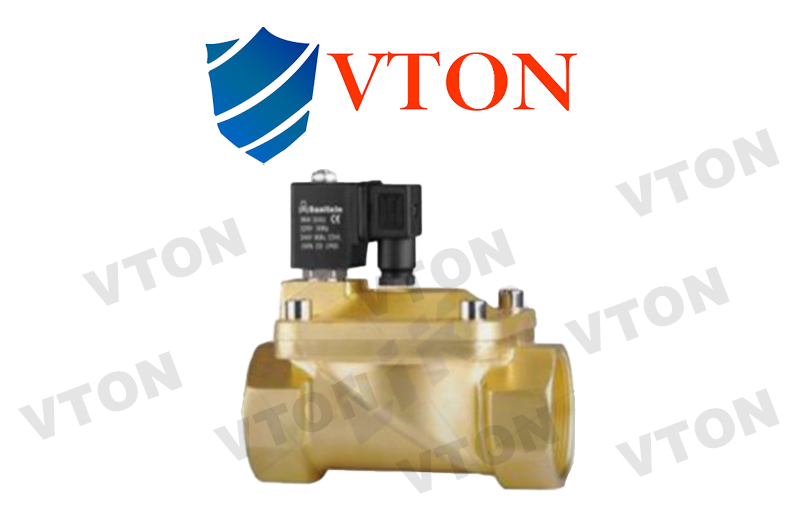

一、進口黃銅先導式膜片電磁閥概述 品牌：美國威盾VTON 進口黃銅先導式膜片電磁閥，Brass pilot operated diaphragm solenoid valve，是指采用黃銅材質，先導膜片式結構的電磁閥。 閥前后存在壓力差，大通徑選用先導式電磁閥。 先導式電磁閥，通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周圍形成上低下高的壓差，在壓力差的作用下，流體壓力推動主閥芯向上移動將主閥口打開；斷電時，在彈簧力和主閥芯重力的作用下，閥桿復位，電磁閥上腔壓力升高，流體壓力推動主閥芯向下移動，主閥口關閉。 二、進口黃銅先導式膜片電磁閥技術參數： 產品特性 : 先導膜片式結構； 線圈功耗小,使用壽命長； 宜長時間工作； 適用于一般的壓力系統,當使用壓力小于1.0kg以下時, 建議使用零壓差系列。 使用介質 : 水、空氣、油、自然氣體、熱水。 流體溫度 : NBR（丁腈橡膠）: -10℃ ～ 80℃ EPDM（三元乙丙膠）: -10℃ ～ 120℃ VITON（氟橡膠）: -10℃ ～ 120℃ 工作壓力 : 0.03 ～ 1.60MPa 0.03 ～ 1.0MPa 閥體材料 : 黃銅 連接尺寸 : 3/8″、1/2″、3/4″、1″、11/4″、11/2″、2″， 可提供NPT螺紋、標準G螺紋、法蘭連接 通徑: DN 12、15、20、25、32、40、50 選用電壓 : DC: 12V, 24V AC: 220/230V 110/120V 24V 50/60HZ 三、進口黃銅先導式膜片電磁閥主要部件材料 ▪ 閥體：黃銅或 ▪ 密封件：NBR（丁腈橡膠）、EPDM（三元乙丙橡膠）或VITON（氟橡膠） ▪ 膜片組件：黃銅 ▪ 活動、固定鐵芯：不銹鋼 1J117 ▪ 鐵芯、膜片彈簧：不銹鋼304 ▪ 隔磁管座、管子：不銹鋼304 連接尺寸 | 通徑 | Cv值 | 最低工作壓力 | 最高工作壓力 | 密封件材料 | 閥體材料 | AC(22VA) | DC(15W) | 3/8″ | 12 | 4.5 | 0.05MPa | 1.60MPa | 1.60MPa | 聚四氟乙烯
氟橡膠 | 黃銅 | 1/2″ | 15 | 4.5 | 0.05MPa | 1.60MPa | 1.60MPa | 3/4″ | 20 | 9.3 | 0.05MPa | 1.60MPa | 1.60MPa | 1″ | 25 | 12 | 0.05MPa | 1.60MPa | 1.60MPa | 11/4″ | 32 | 24 | 0.05MPa | 1.60MPa | 1.60MPa | 11/2″ | 40 | 29 | 0.05MPa | 1.60MPa | 1.60MPa | 2″ | 50 | 48 | 0.05MPa | 1.60MPa | 1.60MPa |
四、進口黃銅先導式膜片電磁閥尺寸
閥型號 | C12 | C15 | C20 | C25 | C32 | C40 | C50 | 長(A) | 73 | 73 | 83 | 100 | 130 | 130 | 156 | 寬(B) | 48 | 48 | 60 | 70 | 92 | 92 | 113 | 高(C) | 93 | 93 | 114 | 126 | 140 | 140 | 155 | 接距(D) | 13.5 | 13.5 | 16.5 | 21 | 28.5 | 28.5 | 34 |
進口先導膜片黃銅常開型尺寸 閥型號 | O12 | O15 | O20 | O25 | O32 | O40 | O50 | 長(A) | 73 | 73 | 83 | 100 | 130 | 130 | 156 | 寬(B) | 48 | 48 | 60 | 70 | 92 | 92 | 113 | 高(C) | 130 | 130 | 141 | 153 | 167 | 167 | 182 | 接距(D) | 13.5 | 13.5 | 16.5 | 21 | 28.5 | 28.5 | 34 |
|
