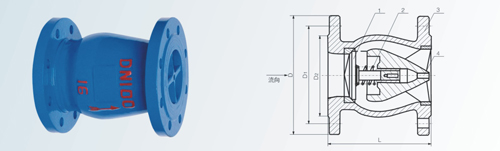

一、進口靜音止回閥概述 品牌：美國威盾VTON 進口靜音止回閥Silent check valve，內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。適用于給、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。 二、進口靜音止回閥產品技術參數 公稱壓力：1.0～1.6MPa 公稱通徑：40～2000mm 適用介質：水及弱腐蝕性流體 適用溫度：0～80℃ 閥體材質：鑄鐵，球鐵，鑄鋼，不銹鋼 密封：丁腈橡膠 連接方式：法蘭 三、進口靜音止回閥主要外形和連接尺寸
型號 | 公稱通徑 | D1 | D2 | D3 | N-ΦD | L | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | VTON | DN300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | DN350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | DN400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | DN450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | DN500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | DN600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | DN700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | DN800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | DN900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | DN1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | DN1200 | | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 |
|
|
|
|
|
|
|
|
|
|
|
|
