一、進口氣動真空球閥概述 品牌：美國威盾VTON 進口氣動真空球閥，Pneumatic vacuum ball valves，也叫高真空(壓力)氣動球閥，切斷負壓球閥，是指氣動高真空(壓力)球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域�？蛇x配反饋信號裝置及電氣閥門定位器。 美國威盾VTON進口氣動真空球閥主要產品有氣動真空法蘭球閥，氣動真空螺紋球閥，氣動真空活套法蘭球閥，廣泛應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。 二、進口氣動真空球閥產品特征： （1）、密封結構設計獨特漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀； （2）、開關扭矩小,配置氣動執行器小，工作穩定，可靠； （3）、結構緊湊,重量輕,外形簡潔、美觀； （4）、真空球閥既能適用高真空又能適用一定的正壓力下使用。由于球閥全通導又能達到超高真空要求,所以氣動真空球閥也能適用于加速器真空系統。 三、進口氣動真空球閥產品參數 閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. | 適用溫度：Applicable Temperature | -30～+150℃
-30～+150℃(PPL密封) | 適用范圍：Appy Range |
| 連接型式 Loose Flange | 使用壓力范圍(Pa) | 活套法蘭 | 0.6×106～1.3×10-4 | 焊接法蘭 | 1.6×106～1.3×10-4 | 快卸法蘭 | 0.1×106～1.3×10-4 | 螺紋連接 Threaded Connection | 1.6×106～1.3×10-4 |
四、進口氣動真空球閥主要零件材料
Materials of Main Parts 閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL. 外形及連接尺寸
Overall and Connection Dimensions(mm)

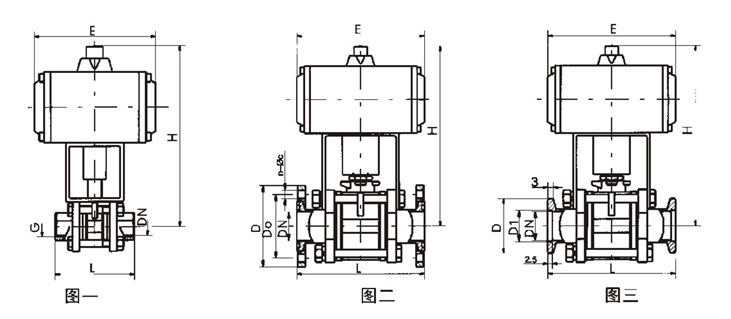

五、進口氣動真空球閥尺寸圖
螺紋連接的外形及連接尺寸(圖一) | | Model型號DNGHELVTLPBF01-10(G)101/4"5210568VTLPBF01-16(G)161/2"6413072VTLPBF01-20(G)203/4"6713082VTLPBF01-25(G)251"8316590VTLPBF01-32(G)321-1/4"89165112VTLPBF01-40(G)401-1/2"100190120VTLPBF01-50(G)502"125190145VTLPBF01-63(G)632-1/2"150250185VTLPBF01-80(G)803"161250210VTLPBF01-100(G)1004"180280268
|
活套法蘭連接 (圖二) | | Model型號DNDDoHELn-φcVTLPBF01-10(F)10554052105844-φ6.6VTLPBF01-16(F)16604564130844-φ6.6VTLPBF01-25(F)257055831651144-φ6.6VTLPBF01-32(F)329070891651404-φ9VTLPBF01-40(F)40100801001901604-φ9VTLPBF01-50(F)50110901251901704-φ9VTLPBF01-63(F)631301101502501954-φ9VTLPBF01-80(F)801451251612502208-φ9VTLPBF01-100(F)1001651451802802808-φ9
|
快卸法蘭連接(圖三) | | Model型號DND1DHELVTLPBF01-10(KF)1012.2305210584VTLPBF01-16(KF)1617.2306413084VTLPBF01-25(KF)2526.24083165114VTLPBF01-32(KF)3234.25589165140VTLPBF01-40(KF)4041.255100190160VTLPBF01-50(KF)5052.275125190170
|
|
